2型絲桿升降機絲桿行程與絲桿總長的關系，上海馭典重工為您介紹。

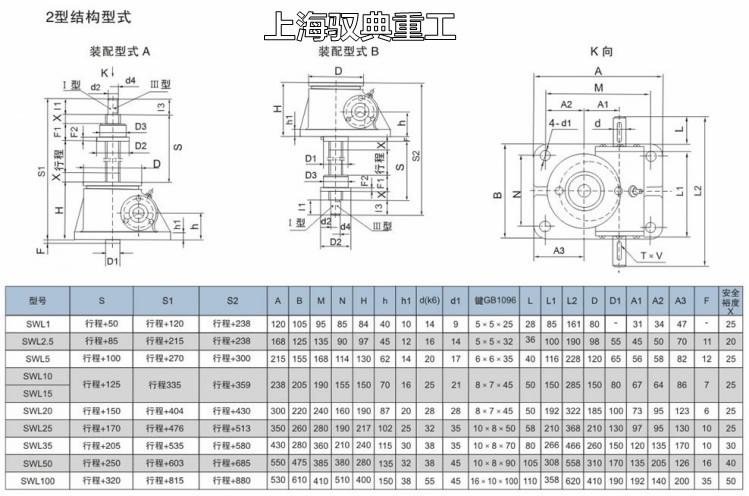

2型絲桿升降機是絲桿做旋轉運動，帶動螺母上下升降的形式，這種絲桿總長我們比較難確定，因?yàn)榻z桿不像1型那樣是上下穿出來的，它有一半在箱體內部，這部分的尺寸圖紙上沒有標注，不參與到安裝尺寸中，我們可以把伸出來的這部分當成是絲桿總長就可以了，只要根據圖紙選出絲桿長度S+L3、行程或者總高度S1，這三個其中一個即可（見下圖）
其實在圖紙上，S也扮演著重要的角色，S=行程+螺母F1+安全余量X，而S+絲桿頭部L3，就是絲桿伸出的長度，絲桿升降機的總高度S1=箱體高度H+S+L3。舉例說明您需要2.5T的總高度S1=500mm，那我們就可以退算出S了，S就是S1-H-L3。
看清了這些尺寸，我們?cè)谶x2型絲桿升降機的時候，就知道了每個尺寸，需要多少行程和絲桿長度，都可以推算出來了。如果小編講述的不夠清楚，或者您有什么要咨詢的，歡迎聯系上海馭典重工。
