上海馭典重工為您介紹SWL絲桿升降機20T-1A-II型絲杠升降機構外形尺寸和CAD圖，供您參照，這種絲桿升降機絲桿頭部是法蘭式，還有另外三種可以選擇：圓柱形、螺紋型、變頭型，法蘭型的比較常用。
速比可以選擇6、8、12、24，螺距12mm，比如速比24，就是輸入軸轉24圈，絲桿上升一個螺距12毫米。

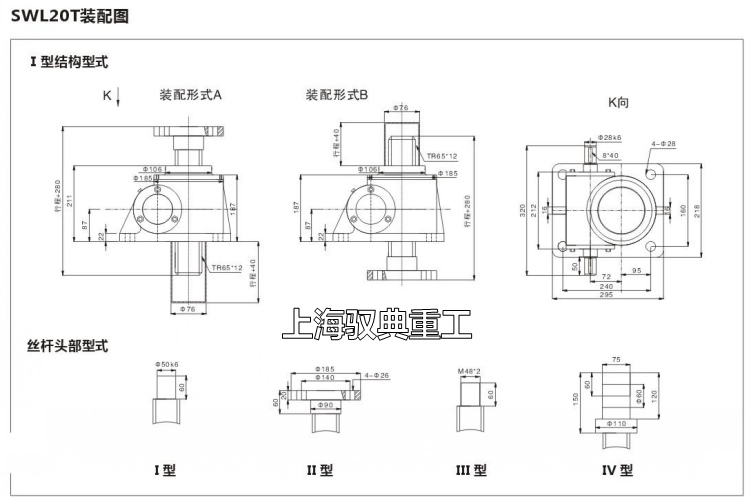

常用的形式可以分為軸伸式、軸入式安裝，下面分別給大家展示相關外形尺寸（見下圖）

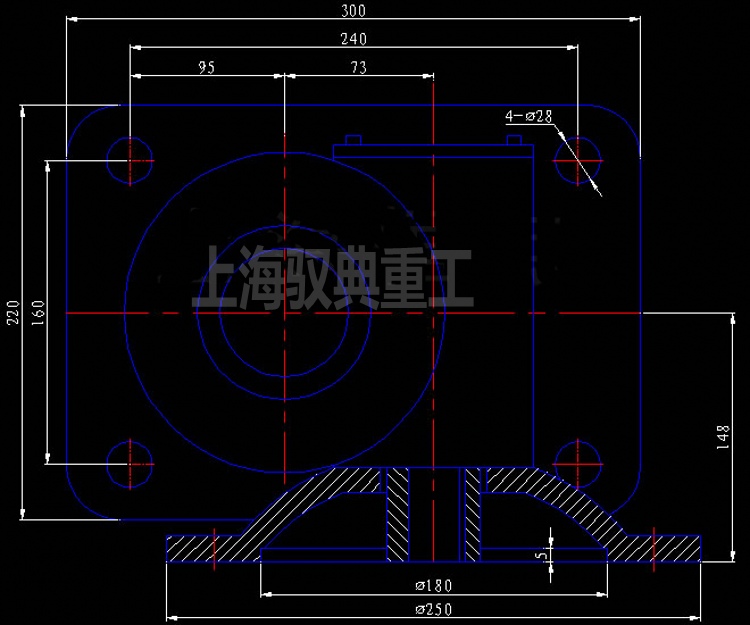

SWL絲桿升降機20T-1A-II型軸伸式外形尺寸

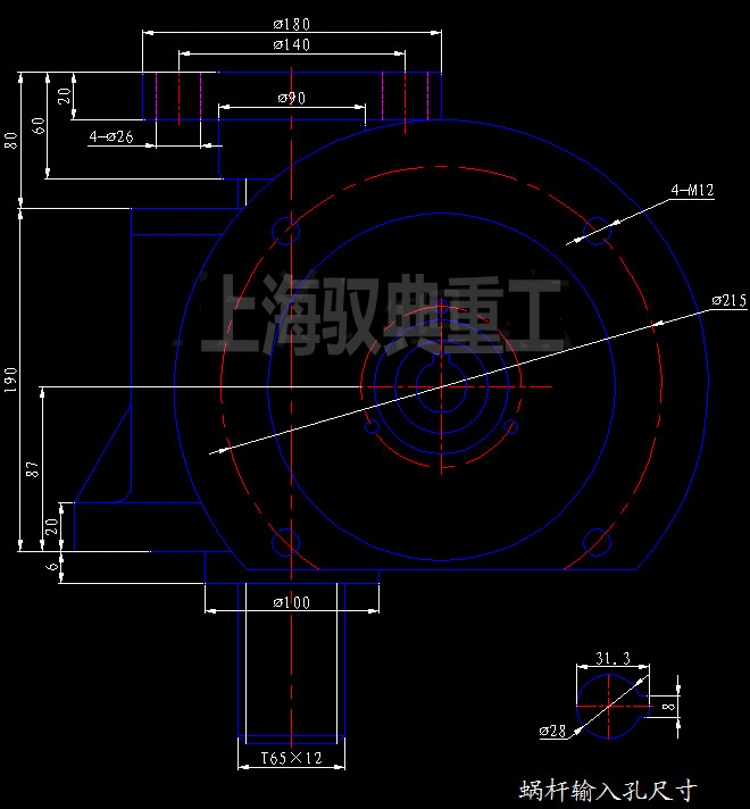

SWL絲桿升降機20T-1A-II型軸入式CAD圖
可直連電機的型號有2.2kw、3kw、4kw，可選四級電機，也可以選擇6級電機，電機連接盤的尺寸，參照圖紙，連接三相異步電機的尺寸為標準100B5和112B5；如果其他規格電機，請事前跟馭典重工聯系確定是否可以直連，有些其他規格可以定做直連法蘭，如果不能直連，可以采用聯軸器與軸伸式連接。
20T絲桿升降機，單臺承載大約為8噸左右，根據速度快慢，行程長短，承載會有些影響，具體可根據使用場景做出選擇。詳情，請咨詢上海馭典重工。
