蝸輪蝸桿減速機是常用的減速機品種之一，但是仍然有不少朋友對他們的機構不太了解，那么上海減速機廠家-馭典重工，就為您介紹一下。



　　蝸輪蝸桿減速機的種類，常用的有三種，分別是：NMRV系列鋁合金蝸輪蝸桿減速機、WP系列鑄鐵蝸輪蝸桿減速機、S系列斜齒-蝸輪蝸桿減速機。接下來我們分別了解一下他們的結構圖。

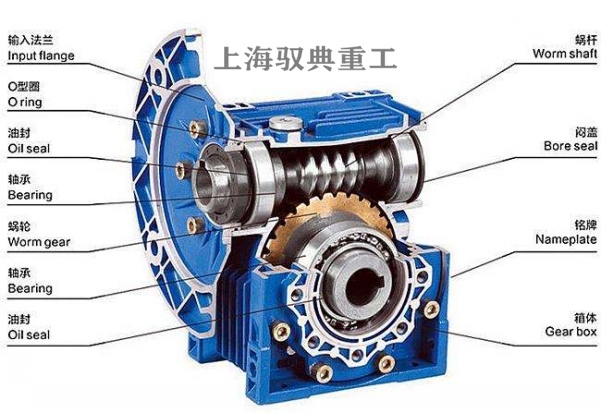

　　NMRV系列鋁合金蝸輪蝸桿減速機結構圖(見下圖)



　　RV系列和WP系列的蝸輪蝸桿結構是很典型的，蝸桿作為輸入軸，蝸桿和蝸輪的配合中達到減速的效果，蝸輪作為輸出軸。

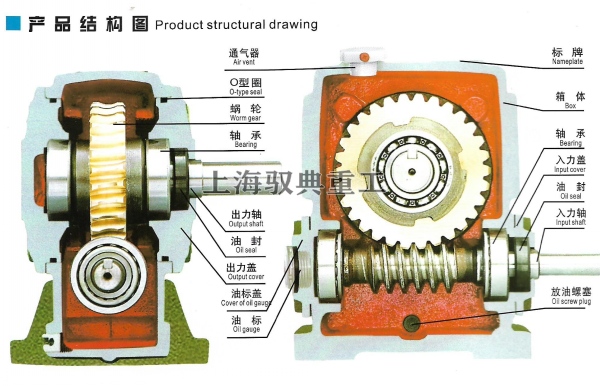

　　WP系列鑄鐵蝸輪蝸桿減速機結構圖(見下圖)


　　WP系列也是很典型的蝸輪蝸桿結構，也非常簡單，通過這張圖我們可以一目了然的看出它的結構。

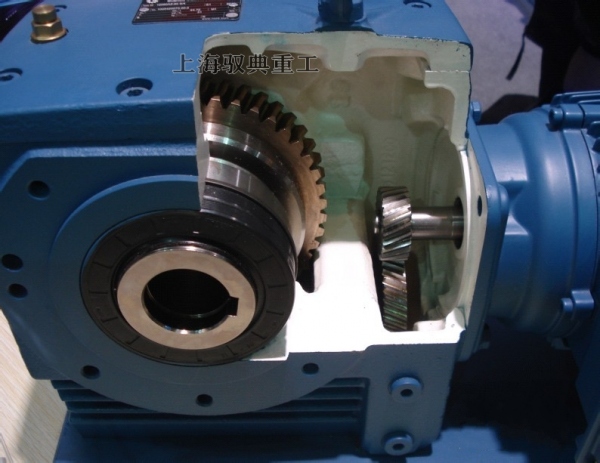

　　S系列斜齒-蝸輪蝸桿減速機結構圖(見下圖)



　　而S系列是相對來說，稍微復雜了一點點的，通過他的名稱我們可以看出，他是比以上兩種多了一個斜齒的結構，輸入軸進去后首先通過斜齒進行減速，然后傳動到蝸桿，再傳動到蝸輪。
